产品名称: | 1100GHz波导校准套件 R&S®ZV-WRx / ZCWMxx |
---|---|
产品型号: | R&S®ZV-WRx / ZCWMxx |
产品品牌: | 德国 - 罗德与施瓦茨 |
产品特色: | ❙波导校准套件系列的频率范围介于 50GHz~1100GHz ❙包含匹配件、短路器、偏移短路器 ❙可选版本包含滑动匹配件 ❙R&S矢量网络分析仪预装校准套件参数; ❙提供含滑动匹配件的校准套件版本 |

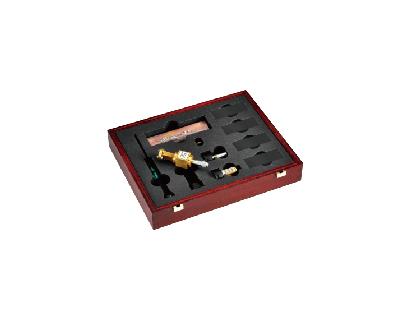

R&S®ZV-WRx / ZCWMxx 1100GHz 波导校准套件
校准标准件:短路器、偏移短路器、匹配件,无滑动匹配件和含滑动匹配件
扩展到毫米波范围
R&S®ZV-WRxx校准套件系列提供波导校准标准件,可用于毫米波网络分析仪装置的系统误差校正。支持50GHz 至1100GHz的所有常见波导频段。校准套件包含短路器、偏移短路器和匹配件。还提供包含滑动匹配件的单独型号。装置随附六角形球形起子和六角形球形螺丝。每个罗德与施瓦茨矢量网络分析仪预先定义校准套件数据,便于直接可靠地进行校准。
主要特点
❙波导校准套件系列的频率范围介于 50GHz~1100GHz
❙包含匹配件、短路器、偏移短路器
❙可选版本包含滑动匹配件
❙R&S矢量网络分析仪预装校准套件参数;
❙提供含滑动匹配件的校准套件版本
特性和优点
滑动匹配件型号 —— 实现高端精度
附加型号还包括滑动匹配件。与固定匹配件相比,使用滑动匹配件可以进一步提高测量精度。
出色的机械稳定度 —— 短路器具有偏移裕量,可提供可靠结果
特别是用于高端套件时,裸露的λ/4波片标准件非常薄,这会在连接时拉紧和弯曲,而且精度不佳。为确保结果可靠,部分ZV-WRxx套件的波片标准件具有额外的偏移长度,以确保机械稳定性高且结果可重复。(注意:专用的偏移短路器是不同的标准件)
型号和参数
波导校准套件型号 | 频率范围 | 连接器 | 校准标准件 |
R&S®ZV-WR02 | 325GHz~500GHz | WR02 | 短路器、偏移短路器、匹配件、无滑动匹配件 |
R&S®ZV-WR03 | 220GHz~325GHz | WR03 | 无滑动匹配件 |
R&S®ZV-WR03 | 220GHz~325GHz | WR03 | 含滑动匹配件 |
R&S®ZV-WR05 | 140GHz~220GHz | WR05 | 无滑动匹配件 |
R&S®ZV-WR05 | 140GHz~220GHz | WR05 | 含滑动匹配件 |
R&S®ZV-WR06 | 110GHz~170GHz | WR06 | 无滑动匹配件 |
R&S®ZV-WR06 | 110GHz~170GHz | WR06 | 含滑动匹配件 |
R&S®ZV-WR08 | 90GHz~140GHz | WR08 | 无滑动匹配件 |
R&S®ZV-WR08 | 90GHz~140GHz | WR08 | 含滑动匹配件 |
R&S®ZV-WR10 | 75GHz~110GHz | WR10 | 无滑动匹配件 |
R&S®ZV-WR10 | 75GHz~110GHz | WR10 | 含滑动匹配件 |
R&S®ZV-WR12 | 60GHz~90GHz | WR12 | 无滑动匹配件 |
R&S®ZV-WR12 | 60GHz~90GHz | WR12 | 含滑动匹配件 |
R&S®ZV-WR15 | 50GHz~75GHz | WR12 | 无滑动匹配件 |
R&S®ZV-WR15 | 50GHz~75GHz | WR12 | 含滑动匹配件 |
R&S®ZCWM-1092 | 170GHz~260GHz | WR1092 | 无滑动匹配件 |
R&S®ZCWM-710 | 260GHz~400GHz | WR710 | 无滑动匹配件 |
R&S®ZCWM-570 | 330GHz~500GHz | WR570 | 无滑动匹配件 |
R&S®ZCWM-380 | 500GHz~750GHz | WR380 | 无滑动匹配件 |
R&S®ZCWM-250 | 750GHz~1000GHz | WR250 | 无滑动匹配件 |
