矢量网络分析仪 R&S®ZNA

产品名称：	矢量网络分析仪 R&S®ZNA
产品型号：	R&S®ZVT
产品品牌：	德国 - 罗德与施瓦茨
产品特色：	❙ 10MHz 至 67GHz ❙ 提供双端口或四端口型号 ❙ 出色的射频性能 ❙ 至多四个集成式信号源 ❙ 独特直观的仅触摸操作

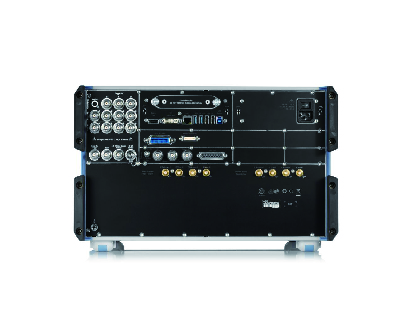

R&S®ZNA 矢量网络分析仪

R&S®ZNA矢量网络分析仪是罗德与施瓦茨矢量网络分析仪产品组合中的高端系列：兼具出色的射频性能、丰富的软件功能和独特的硬件概念。仅触摸操作概念和以被测设备为中心的操作方法使R&S®ZNA成为一款强大、通用、紧凑的测量系统，适用于无源和有源设备的特性测量。

主要特点

❙带宽：10MHz至26.5 / 43.5 / 50 / 67GHz

❙提供双端口或四端口型号

❙出色的射频性能

❙至多四个集成式信号源

❙独特直观的仅触摸操作

型号与主要参数

型号	端口	频率	连接器	型号	端口	频率	连接器
R&S®ZNA26	2	10MHz～26.5GHz	3.5mm（阳性）	R&S®ZNA43	4	10MHz～43.5GHz	2.4mm（阳性）
R&S®ZNA26	4	10MHz～26.5GHz	3.5mm（阳性）	R&S®ZNA50	2	10MHz～50GHz	2.4mm（阳性）
R&S®ZNA43	2	10MHz～43.5GHz	2.92mm（阳性）	R&S®ZNA50	4	10MHz～50GHz	2.4mm（阳性）
R&S®ZNA43	2	10MHz～43.5GHz	2.4mm（阳性）	R&S®ZNA67	2	10MHz～67GHz	1.85mm（阳性）
R&S®ZNA43	4	10MHz～43.5GHz	2.92mm（阳性）	R&S®ZNA67	4	10MHz～67GHz	1.85mm（阳性）

特性与优点

出色的射频性能 —— 高性能和快速操作，适用于高级测量任务特性与优点

❙精确测量有源和无源组件

❙宽动态范围，即使是高阻塞被测设备也可进行特性测量

❙出色的稳定性、低迹线噪声和一流的原始系统数据，确保高可靠性

❙高精度，适用于度量应用

❙宽功率扫描范围

多功能硬件选项 —— 功能强大的通用测量系统

❙可选直接通道接入，实现宽动态范围、外部测试设置和系统集成

❙最多4个内部相位相参信号源，确保高灵活性和短扫描时间

❙最多2个内部接收机本振，确保低迹线噪声的快速混频器测量

❙最多8个独立接收机，实现可靠的多通道相位测量

❙最多4个内部脉冲调制器和脉冲发生器

❙可选信号源和接收机步进衰减器，用于扩展可用功率范围

广泛的软件选项 —— 直观配置高难度测量

❙时域分析和眼图等扩展功能可确保信号完整性

❙标量混频器测量和变频测量

❙矢量混频器测量，用于高级混频器测量

❙无本振接入的混频器/变频器变频测量

❙频谱分析模式，可针对被测设备执行广泛的分析

❙实时测量不确定度计算和验证测量（METAS VNA Tools）

独特的操作概念 —— 高级用户界面，实现直观的触摸操作

❙两个独立触摸屏，操作便捷

❙支持在小屏幕上显示用户选定的内容（例如SCPI命令）

❙多点触摸手势实现高效操作

❙通过拖放自由配置通道和图表

❙以被测设备为中心的操作方法，可适应用户要求，并优化设置

❙广泛的评估功能，可详尽分析测量迹线

扩展单元 —— 高级测量功能

❙使用R&S®ZNA-Z和R&S®ZC变频器系列，频率可扩展至1100GHz

借助附件构建完整的解决方案 —— 用于校准、验证和测量的不同附件

❙机械校准和验证套件

❙自动校准单元

❙内联校准单元，支持原位更新校准数据

❙测试电缆

❙力矩扳手

❙支持R&S®ZRP功率探头系列

● R&S 矢量网络分析仪—附件 ● R&S 矢量网络分析仪—软件 ● R&S 毫米波变频器和接收机 ● R&S 扩展单元

R&S^®ZNA 矢量网络分析仪 —— 选件

软件选项
产品	描述	产品	描述
R&S®ZNA-K1	频谱分析仪模式，适用于R&S®ZNA	R&S®ZNA-K9	无本振接入的变频器群延时测量，用于ZNA（4端口）
R&S®ZNA-K2	时域分析（TDR）,适用于R&S®ZNA	R&S®ZNA-K19	1MHz频率分辨率，适用于R&S®ZNA
R&S®ZNA-K20	扩展时域分析包括眼图，适用于R&S®ZNA	R&S®ZNA-K30	噪声系数测量，适用于R&S®ZNA26 / 43
R&S®ZNA-K4	标量混频器测量和任意变频测量，用于R&S®ZNA	R&S®ZNA-K50/P	实时测量不确定度分析，适用于R&S®ZNA26 / 43
R&S®ZNA-K5	适用于R&S®ZNA的矢量校正变频器测量	R&S®ZNA-K51	内部硬盘安全写保护，适用于R&S®ZNA
R&S®ZNA-K6	相位相参源控制，适用于R&S®ZNA	R&S®ZNA-K210	基于IEEE370的EAZY去嵌（EZD），适用于ZNA
R&S®ZNA-K61	真实差模，适用于R&S®ZNA	R&S®ZNA-K220	依据IEEE370的现场去嵌（ISD），适用于ZNA
R&S®ZNA-K7	脉冲信号测量，脉冲配置,脉冲轮廓,脉冲串需配-K17	R&S®ZNA-K230	智能夹具去嵌（SFD），适用于R&S®ZNA
R&S®ZNA-K17	中频带宽扩展至30MHz，适用于R&S®ZNA	R&S®ZNA-K231	Deita-L 4.0PCB特征描述，适用于R&S®ZNA
R&S®ZNA-K8	变频器控制软件，用于ZNA、ZNA-Zxxx、ZCxxx	R&S®ZNA-K28	连续数据记录（软件许可）

硬件选项
直接通道和信号路径接入
产品	描述
R&S®ZNA-B26	直接中频接入
R&S®ZNA26-B16	直接信号源和接收机接入，适用于R&S®ZNA26（2端口）
R&S®ZNA26-B16	直接信号源和接收机接入，适用于R&S®ZNA26（4端口）
R&S®ZNA26-B161	直接信号源检测接入，端口1，适用于R&S®ZNA26（硬件选件）
R&S®ZNA26-B163	直接信号源检测接入，端口1和3，适用于R&S®ZNA26（硬件选件）
R&S®ZNA43-B16	直接信号源和接收机接入，适用于R&S®ZNA43（2端口）
R&S®ZNA43-B16	直接信号源和接收机接入，适用于R&S®ZNA43（4端口）
R&S®ZNA43-B161	直接信号源检测接入，端口1，适用于R&S®ZNA43 （硬件选件）
R&S®ZNA43-B163	直接信号源检测接入，端口1和3，适用于R&S®ZNA43 （硬件选件）
R&S®ZNA50-B16	直接信号源和接收机接入，适用于R&S®ZNA50（2端口）
R&S®ZNA50-B16	直接信号源和接收机接入，适用于R&S®ZNA50（4端口）
R&S®ZNA67-B16	直接信号源和接收机接入，适用于R&S®ZNA67（2端口）
R&S®ZNA67-B16	直接信号源和接收机接入，适用于R&S®ZNA67（4端口）

信号源步进衰减器
产品	描述
R&S®ZNA26-B21	用于端口1的信号源步进衰减器，机械,70dB/10dB步进，适用于R&S®ZNA26
R&S®ZNA26-B22	用于端口2的信号源步进衰减器，机械,70dB/10dB步进，适用于R&S®ZNA26
R&S®ZNA26-B23	用于端口3的信号源步进衰减器，机械,70dB/10dB步进，适用于R&S®ZNA26
R&S®ZNA26-B24	用于端口3的信号源步进衰减器，机械,70dB/10dB步进，适用于R&S®ZNA26
R&S®ZNA43-B21	用于端口1的信号源步进衰减器，机械,70dB/10dB步进，适用于R&S®ZNA43
R&S®ZNA43-B22	用于端口2的信号源步进衰减器，机械,70dB/10dB步进，适用于R&S®ZNA43
R&S®ZNA43B23	用于端口3的信号源步进衰减器，机械,70dB/10dB步进，适用于R&S®ZNA43
R&S®ZNA50-B21	用于端口1的信号源步进衰减器，机械,50dB/10dB步进，适用于R&S®ZNA50
R&S®ZNA50-B22	用于端口2的信号源步进衰减器，机械,50dB/10dB步进，适用于R&S®ZNA50
R&S®ZNA50-B23	用于端口3的信号源步进衰减器，机械,50dB/10dB步进，适用于R&S®ZNA50
R&S®ZNA50-B24	用于端口4的信号源步进衰减器，机械,50dB/10dB步进，适用于R&S®ZNA50
R&S®ZNA67-B21	用于端口1的信号源步进衰减器，机械,50dB/10dB步进，适用于R&S®ZNA67
R&S®ZNA67-B22	用于端口2的信号源步进衰减器，机械,50dB/10dB步进，适用于R&S®ZNA67
R&S®ZNA67-B23	用于端口3的信号源步进衰减器，机械,50dB/10dB步进，适用于R&S®ZNA67
R&S®ZNA67-B24	用于端口4的信号源步进衰减器，机械,50dB/10dB步进，适用于R&S®ZNA67

接收机步进衰减器步进
产品	描述
R&S®ZNA26-B31	用于端口1的接收机步进衰减器，机械,35dB/5dB，适用于R&S®ZNA26
R&S®ZNA26-B32	用于端口2的接收机步进衰减器，机械,35dB/5dB，适用于R&S®ZNA26
R&S®ZNA26-B33	用于端口3的接收机步进衰减器，机械,35dB/5dB，适用于R&S®ZNA26（4端口）
R&S®ZNA26-B33	用于端口4的接收机步进衰减器，机械,35dB/5dB，适用于R&S®ZNA26（4端口）
R&S®ZNA43-B31	用于端口1的接收机步进衰减器，机械,35dB/5dB，适用于R&S®ZNA43
R&S®ZNA43-B32	用于端口2的接收机步进衰减器，机械,35dB/5dB，适用于R&S®ZNA43
R&S®ZNA43-B33	用于端口3的接收机步进衰减器，机械,35dB/5dB，适用于R&S®ZNA43（4端口）
R&S®ZNA43-B34	用于端口4的接收机步进衰减器，机械,35dB/5dB，适用于R&S®ZNA43（4端口）
R&S®ZNA50-B31	用于端口1的接收机步进衰减器，机械,35dB/5dB步进，适用于R&S®ZNA50
R&S®ZNA50-B32	用于端口2的接收机步进衰减器，机械,35dB/5dB步进，适用于R&S®ZNA50
R&S®ZNA50-B33	用于端口3的接收机步进衰减器，机械,35dB/5dB步进，适用于R&S®ZNA50
R&S®ZNA50-B34	用于端口4的接收机步进衰减器，机械,35dB/5dB步进，适用于R&S®ZNA50
R&S®ZNA67-B31	用于端口1的接收机步进衰减器，机械,35dB/5dB步进，适用于R&S®ZNA67
R&S®ZNA67-B32	用于端口2的接收机步进衰减器，机械,35dB/5dB步进，适用于R&S®ZNA67
R&S®ZNA67-B33	用于端口3的接收机步进衰减器，机械,35dB/5dB步进，适用于R&S®ZNA67
R&S®ZNA67-B34	用于端口4的接收机步进衰减器，机械,35dB/5dB步进，适用于R&S®ZNA67

内部信号源
产品	描述
R&S®ZNA-B5	第2个内部本振信号源，适用于R&S®ZNA （4端口）
R&S®ZNA-B8	毫米波变频器本振，10MHz～26.5GHz
R&S®ZNA26-B3	第3和第4个内部信号源，适用于R&S®ZNA26（4端口）
R&S®ZNA43-B3	第3和第4个内部信号源，适用于R&S®ZNA43（4端口）
R&S®ZNA50-B3	第3和第4个内部信号源，适用于R&S®ZNA50（4端口）
R&S®ZNA67-B3	第3和第4个内部信号源，适用于R&S®ZNA67（4端口）
R&S®ZNA26-B52	第2个本振和射频信号源，适用于R&S®ZNA26（2端口）（硬件选件）第2个射频和第2内部本振信号源，适用于R&S®ZNA26（2端口）。外部接入本振信号源最高26.5GHz，需选ZNA-B8。（硬件选件）
R&S®ZNA43-B52	第2个本振和射频信号源，适用于R&S®ZNA43（2端口）（硬件选件）第2个射频和第2内部本振信号源，适用于R&S®ZNA43（2端口）。外部接入本振信号源最高26.5GHz，需选ZNA-B8。（硬件选件）

信号调理
产品	描述
R&S®ZNA26-B41	用于端口1的内部脉冲调制器，适用于R&S®ZNA26
R&S®ZNA26-B42	用于端口2的内部脉冲调制器，适用于R&S®ZNA26
R&S®ZNA26-B43	用于端口3的内部脉冲调制器，适用于R&S®ZNA26（4端口）
R&S®ZNA26-B44	用于端口4的内部脉冲调制器，适用于R&S®ZNA26（4端口）
R&S®ZNA26-B213	内部合路器，端口1和端口3，适用于R&S®ZNA26（硬件选件）
R&S®ZNA26-B302	接收机上的低噪声前置放大器，端口2，适用于R&S®ZNA26
R&S®ZNA26-B501	低功率杂散抑制，端口1，适用于R&S®ZNA26
R&S®ZNA43-B41	用于端口1的内部脉冲调制器，适用于R&S®ZNA43
R&S®ZNA43-B42	用于端口2的内部脉冲调制器，适用于R&S®ZNA43
R&S®ZNA43-B43	用于端口3的内部脉冲调制器，适用于R&S®ZNA43（4端口）
R&S®ZNA43-B44	用于端口4的内部脉冲调制器，适用于R&S®ZNA43（4端口）
R&S®ZNA43-B213	内部合路器，端口1和端口3，适用于R&S®ZNA43（硬件选件）
R&S®ZNA43-B501	低功率杂散抑制，端口1，适用于R&S®ZNA43
R&S®ZNA50B41	用于端口1的内部脉冲调制器，适用于R&S®ZNA50
R&S®ZNA50-B42	用于端口2的内部脉冲调制器，适用于R&S®ZNA50
R&S®ZNA50-B43	用于端口3的内部脉冲调制器，适用于R&S®ZNA50
R&S®ZNA50-B44	用于端口4的内部脉冲调制器，适用于R&S®ZNA50
R&S®ZNA67B41	用于端口1的内部脉冲调制器，适用于R&S®ZNA67
R&S®ZNA67-B42	用于端口2的内部脉冲调制器，适用于R&S®ZNA67
R&S®ZNA67-B43	用于端口3的内部脉冲调制器，适用于R&S®ZNA67
R&S®ZNA67-B44	用于端口4的内部脉冲调制器，适用于R&S®ZNA67

其它
产品	描述
R&S®ZNA-B4	精密频率参考，适用于R&S®ZNA
R&S®ZNA-B7	内存扩展，适用于多接收机脉冲轮廓测量
R&S®ZNA-B19	附加可移动硬盘，适用于R&S®ZNA
R&S®ZNA-B91	触发和控制I/Q板，适用于R&S®ZNA
R&S®ZZA-KN6	19’适配器BW2010，机柜6HU 1/1
R&S®ZNA26-Z9	用于ZNA-K9的电缆组件，用于ZNA26（4端口），将端口1和端口3的信号组合成端口1的双音信号，用于互调和双音混频器群延时测量
R&S®ZNA26-U16	直接信号源和接收机接入，适用于R&S®ZNA26（2端口）（硬件选件）
R&S®ZNA26-U16	直接信号源和接收机接入，适用于R&S®ZNA26（4端口）（硬件选件）
R&S®ZNA26-U21	信号源步进衰减器，端口1，70dB，适用于R&S®ZNA26（硬件选件）
R&S®ZNA26-U22	信号源步进衰减器，端口2，70dB，适用于R&S®ZNA26（硬件选件）
R&S®ZNA26-U23	信号源步进衰减器，端口3，70dB，适用于R&S®ZNA26（硬件选件）
R&S®ZNA26-U24	信号源步进衰减器，端口4，70dB，适用于R&S®ZNA26（硬件选件）
R&S®ZNA26-U31	接收机步进衰减器，端口1，35dB，适用于R&S ZNA26（硬件选件）
R&S®ZNA26-U32	接收机步进衰减器，端口2，35dB，适用于R&S ZNA26（硬件选件）
R&S®ZNA26-U33	接收机步进衰减器，端口3，35dB，适用于R&S ZNA26（硬件选件）
R&S®ZNA26-U34	接收机步进衰减器，端口4，35dB，适用于R&S ZNA26（硬件选件）
R&S®ZNA26-U161	直接信号源监测接入，端口1，适用于R&S®ZNA26 （硬件选件）
R&S®ZNA26-U163	直接信号源监测接入，端口1和端口3，适用于R&S®ZNA26 （硬件选件）
R&S®ZNA43-Z9	用于ZNA-K9的电缆组件，适用于R&S ZNA43（4端口），2.92mm（阳）连接器。将端口1和端口3的信号组合成端口1的双音信号
R&S®ZNA43-Z9	用于ZNA-K9的电缆组件，适用于R&S ZNA43（4端口），2.4mm（阳）连接器。将端口1和端口3的信号组合成端口1的双音信号
R&S®ZNA43-U16	直接信号源/接收机接入，适用于R&S®ZNA43（2端口）（硬件选件）
R&S®ZNA43-U16	直接信号源/接收机接入，适用于R&S®ZNA43（4端口）（硬件选件）
R&S®ZNA43-U21	信号源步进衰减器，端口1，70dB，适用于R&S®ZNA43（硬件选件）升级
R&S®ZNA43-U22	信号源步进衰减器，端口2，70dB，适用于R&S®ZNA43（硬件选件）升级
R&S®ZNA43-U23	信号源步进衰减器，端口3，70dB，适用于R&S®ZNA43（硬件选件）升级
R&S®ZNA43-U24	信号源步进衰减器，端口4，70dB，适用于R&S®ZNA43（硬件选件）升级
R&S®ZNA43-U31	接收机步进衰减器，端口1，35dB，适用于R&S®ZNA43（硬件选件）升级
R&S®ZNA43-U32	接收机步进衰减器，端口2，35dB，适用于R&S®ZNA43（硬件选件）升级
R&S®ZNA43-U33	接收机步进衰减器，端口3，35dB，适用于R&S®ZNA43（硬件选件）升级
R&S®ZNA43-U34	接收机步进衰减器，端口4，35dB，适用于R&S®ZNA43 （硬件选件）升级
R&S®ZNA43-U161	直接信号源监测接入，端口1，适用于R&S®ZNA43 （硬件选件）
R&S®ZNA43-U163	直接信号源监测接入，端口1和端口3，适用于R&S®ZNA43（硬件选件）
R&S®ZNA50-Z9	用于ZNA-K9的电缆组件，适用于R&S®ZNA50（4端口），将端口1和端口3的信号组合成端口1的双音信号
R&S®ZNA67-Z9	用于ZNA-K9的电缆组件，适用于R&S®ZNA67（4端口），将端口1和端口3的信号组合成端口1的双音信号
R&S®ZNA43-U21	信号源步进衰减器，端口1，70dB，适用于R&S®ZNA43，带2.4mm连接器（硬件选件）升级
R&S®ZNA43-U22	信号源步进衰减器，端口2，70dB，适用于R&S®ZNA43，带2.4mm连接器（硬件选件）升级
R&S®ZNA43-U23	信号源步进衰减器，端口3，70dB，适用于R&S®ZNA43，带2.4mm连接器（硬件选件）升级
R&S®ZNA43-U24	信号源步进衰减器，端口4，70dB，适用于R&S®ZNA43，带2.4mm连接器（硬件选件）升级
R&S®ZNA43-U31	接收机步进衰减器，端口1，35dB，适用于R&S®ZNA43，带2.4mm连接器（硬件选件）升级
R&S®ZNA43-U32	接收机步进衰减器，端口2，35dB，适用于R&S®ZNA43，带2.4mm连接器（硬件选件）升级
R&S®ZNA43-U33	接收机步进衰减器，端口3，35dB，适用于R&S®ZNA43，带2.4mm连接器（硬件选件）升级
R&S®ZNA43-U34	接收机步进衰减器，端口4，35dB，适用于R&S®ZNA43，带2.4mm连接器（硬件选件）升级

其它选项
ZN-ZTW力矩扳手
产品	描述
R&S®ZN-ZTW	力矩扳手，0.45Nm，用于1.0mm连接器，6mm开口宽度
R&S®ZN-ZTW	力矩扳手，0.23Nm连接力矩，用于1.0mm连接器，6mm开口宽度
R&S®ZN-ZTW	力矩扳手，0.34Nm，用于1.0mm连接器，6mm开口宽度
R&S®ZN-ZTW	力矩扳手，0.9Nm
R&S®ZN-ZTW	力矩扳手，1.5Nm，用于N型连接器，20mm开口宽度

衰减器和限幅器
产品	描述
R&S®DNF	衰减器，0Hz～12.4GHz，阴/阳 3dB，2W
R&S®DNF	衰减器，0Hz～12.4GHz，阴/阳 6dB，2W
R&S®DNF	衰减器，0Hz～12.4GHz，阴/阳 10dB，1W
R&S®DNF	衰减器，0Hz～12.4GHz，阴/阳 20dB，1W
R&S®RBU50	大功率衰减器 50W，0Hz～2GHz
R&S®RBU100	大功率衰减器 100W，0Hz～2GHz
R&S®RDL50	大功率衰减器 50W，0Hz～6GHz，20dB
R&S®ZN-B13	50Ω宽带限幅器

端接及匹配件
产品	描述
R&S®RNA	精密终端75Ω，1W，DC～3GHz，N型（阳）
R&S®RNB	终端50Ω，1W，DC～4GHz，N型（阳）
R&S®RAU	特高频终端50Ω，100W，DC～2GHz，N型（阴）
R&S®RAD	引线终端50Ω，0.5W，DC～1GHz，N型（阳/阴）
R&S®RAD50	引线终端50Ω，2W，DC～0.5GHz，BNC（阳/阴）
R&S®RAM	匹配件75Ω，L型，双向，0Hz～2.7GHz，N型连接器（阴）/ N型连接器（阳），负载容量2W，L型
R&S®RAZ	匹配件75Ω，串联电阻器25Ω，0Hz～2.7GHz
R&S®RAZ	匹配件50Ω/75Ω，串联电阻器25Ω，0Hz～3.3GHz

电桥、分配器、接线盒
产品	描述
R&S®RVZ	功分器，2x50Ω，0Hz～2.7GHz
R&S®ZV-Z1227	双向Wilkinson功率分配器，4GHz～27GHz
R&S®ZV-Z1228	脉冲星4路功率分配器，5GHz～27GHz

适配器
产品	描述
R&S®ZV-Z1118	SMA适配器，阳/阳，角型，0Hz～18GHz
R&S®ZV-Z1218	SMA适配器，阳/阴，角型，0Hz～18GHz
R&S®WCA70	波导同轴适配器，WR15转1.85mm 阳，50GHz～75GHz
R&S®WCA75	波导同轴适配器，WR15转1mm 阴，50GHz～75GHz
R&S®WCA75	波导同轴适配器，WR15转1mm 阳，50GHz～75GHz
R&S®WCA90	波导同轴适配器，WR12转1mm 阴，60GHz～90GHz
R&S®WCA90	波导同轴适配器，WR12转1mm 阳，60GHz～90GHz
R&S®WCA110	波导同轴适配器，WR10转1mm 阴，75GHz～110GHz
R&S®WCA110	波导同轴适配器，WR10转1mm 阳，75GHz～110GHz
